2022-01-06點擊量：3804

解決方法如下：1、首先，復制到另一張圖，需要先將該圖全部選中，將所要復制的全部圖形元素選中。2、然后，進行帶基點復制，點擊鼠標右鍵，然后選中復制，帶基點復制，也可以使用快捷鍵：CTRL+SHIFT+C；粘貼的時候可以選中粘貼或者粘貼為塊。這時候需要用到一個命令SC對復制的圖形進行縮放大小尺寸調整。3、縮放比例的確定可以通過兩個圖中的比例尺進行確定，或者可以直接量一下兩個圖中共同的尺寸，將其調整一直即可。然后公用一個比例尺。縮放的時候，需要先選中圖形，然后選中縮放的基點，最后輸入縮放的比例或者選中一個參照，具體操作方法可以查看下方的任務提示欄。4、如果在圖形縮放的過程中，出現了圖形標注尺寸出現過大或者過小等無法調整的問題，可以在縮放之前，使用命令explode，將圖形全部分解之后，將不會出現這種情況。本文由培訓無憂網唐山現代電腦培訓學校專屬課程顧問老師整理發布，更多軟件制圖相關課程請關注培訓無憂網軟件制圖培訓或添加老師微信：15033336050...

2022-01-06點擊量：3693

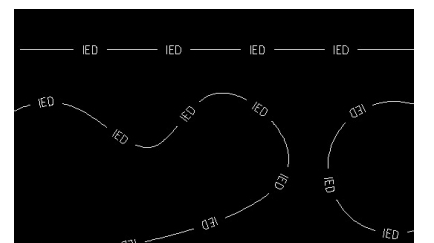

操作步驟如下：1、首先，需要找到電腦桌面上的AutoCAD軟件，打開AutoCAD軟件，然后在打開的AutoCAD軟件頁面里找到“特性”程序選項，點擊該選項，在打開的程序頁面里打開“如果”下拉選項，然后點擊“其他”。2、之后在打開的“線型管理器”程序頁面里點擊“加載”選項。3、之后，在打開的“加載或重載線型”程序頁面里，找到“文件”程序選項。4、之后右擊acad.lin文件，在彈出的菜單中選擇“打開”命令。5、之后在系統自動打開的窗口里選擇任一一種線性，復制該款線性，然后將該線性修改成如圖所示狀態。同時需要關閉“線型管理器”窗口和“加載或重載線型”窗口，之后再保存該文件。6、之后需要再次在“線型管理器”程序頁面出現的右上側點擊“加載”程序選項，之后便會在“選擇線型文件”程序頁面里看到我們剛才自定義的線型。7、完成上述的所有步驟之后，我們便可以用剛才我們自定義的線性來繪制圖片了。本文由培訓無憂網唐山現代電腦培訓學校專屬課程顧問老師整理發布，更多軟件制圖相關課程請關注培訓無憂網軟件制圖培訓或添加老師微信：15033336050...

2022-01-05點擊量：1885

CAD作為專業的繪圖軟件，運用自帶的線條、形狀來設計建筑圖、草稿圖。圓這個圖形大家都不陌生，這是建筑圖的基本要素，可以單獨使用，也可以搭配其他圖形進行創作。圓應該是非常標準的，但在實際操作中我們創建出的圓形可能沒那么規范，并不順滑，那么用CAD如何操作才能把圓變順滑呢？下面就一起來看看吧。1.打開CAD軟件，隨后點擊菜單欄中的“工具”選項，然后再點擊“選項”。2.打開對話框之后可以看到【顯示精度】--【圓弧和圓的平滑度】，在這里進行調整就可以，提示大家一下，數值越大，也就是顯示精度數值越高，越清晰，意味著我們電腦的承載率會越高，大家根據自己電腦的配置合理選擇，避免造成卡頓。以上就是CAD把圓變順滑的方法了，是不是很簡單呢！學會了以后，就可以畫出非常標準的圓了。本文由培訓無憂網唐山現代電腦培訓學校專屬課程顧問老師整理發布，更多軟件制圖相關課程請關注培訓無憂網軟件制圖培訓或添加老師微信：15033336050...

2022-01-05點擊量：1425

在日常的生活中我們經常會用到CAD軟件，它功能強大，能幫我們繪制很多復雜的三維圖形。現在，CAD軟件儼然已成為設計師們的新寵。下面為大家帶來的是CAD圓的直徑標注，這是CAD應用的基礎操作方法哦。感興趣的小伙伴可以跟著這篇文章進行操作哦。1、打開電腦；找到AutoCAD雙擊打開；到CAD的操作界面；點擊【工具欄】中的圓（圖形）；選擇【圓心，直徑】的選項；2、在界面上繪制一個圓；圓形創作完成后，點擊【標注】的按鈕；將鼠標移動到圓心位置，之后向左移動，點擊左邊圓的邊線；移動到右邊，點擊圓的邊線；向上拉伸；點擊一個位置。3、最終結果如圖所示，這樣我們就給圓標注了直徑了。如果要表示多個相同尺寸的，還可以在直徑前面輸入需要標注的個數，比如有4個圓形需要標記，則輸入【4-】，按【回車鍵確】認即可完成修改即可。好了，這就是CAD圓的直徑標注該怎么操作的教程，你們學會了嗎？本文由培訓無憂網唐山現代電腦培訓學校專屬課程顧問老師整理發布，更多軟件制圖相關課程請關注培訓無憂網軟件制圖培訓或添加老師微信：15033336050...

2022-01-04點擊量：1245

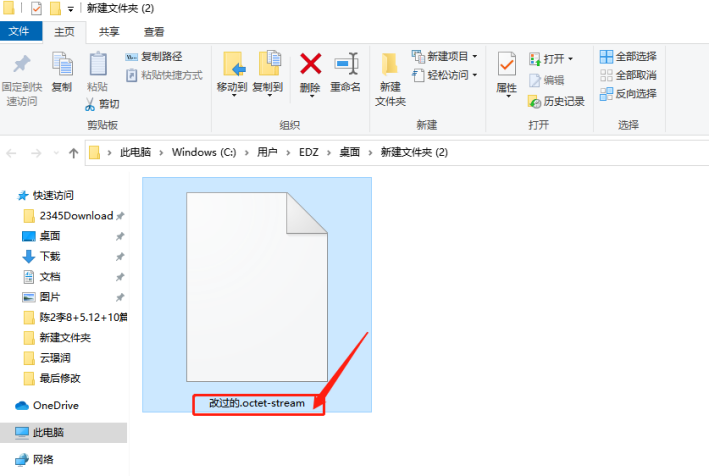

遇到octetstream文件格式的時候，我們通常會用瀏覽器打開，再保存為jpg文件。不過還有一個方法，我們可以用CAD打開octetstream文件，還不知道的小伙伴可以跟著這篇文章操作哦。1、先將圖紙軟件通過傳送軟件下載到電腦上，設置好需要保存的位置，點擊【下載】。2、可以看到文件左上角有一個【查看】的按鈕；點擊后，我們可以看到展開后的功能里有一個【文件擴展名】的選項，我們點擊【勾選】。3、可以看到原來沒有后綴名的文件后，出現了文件后綴名。4、將【.octet-stream】刪掉，將拓展名改為【.dwg】，設置完成后，點擊【回車鍵】進行確定。5、文件就變成dwg文件了；最后，點擊該文件，就可以直接用CAD打開了。只需要5個步驟就可以解決CAD打開octetstream的問題了，是不是很簡單呢？遇到這類問題的小伙伴可以通過這個方法解決哦。本文由培訓無憂網唐山現代電腦培訓學校專屬課程顧問老師整理發布，更多軟件制圖相關課程請關注培訓無憂網軟件制圖培訓或添加老師微信：15033336050...

2022-01-04點擊量：624

很多人在使用CAD畫圖的時候有沒有遇到過CAD畫圖到一半卡住了未響應的情況，很多小伙伴在遇到這種情況的時候都會不知所措，其實有一種方法可以在未響應的情況下保存，學會了這方法，以后再遇到這樣的問題都不用怕了，下面就是具體的操作步驟。CAD無響應時的保存方法：1.首先，打開cad軟件，在CAD編輯頁面，點擊CAD的圖標，如下圖紅色箭頭指向所示：2.接下來，點擊CAD的圖標后，出現CAD菜單，點擊【選項】的按鈕，點擊選項的按鈕后，進入到選項的頁面3.在選項的頁面，點擊【保存】的按鈕，查看系統默認的保存時間，如果保存的頻率剛好合適的時間，就點擊文件的按鈕4.最后，在文件的頁面，就可以自動保存那里找到未及時保存的文件。以上就是當CAD沒響應時，保存文件的方法教程了。下次遇到這樣的事情大家就可以用這種方法解決了。本文由培訓無憂網唐山現代電腦培訓學校專屬課程顧問老師整理發布，更多軟件制圖相關課程請關注培訓無憂網軟件制圖培訓或添加老師微信：15033336050...

2022-01-02點擊量：285

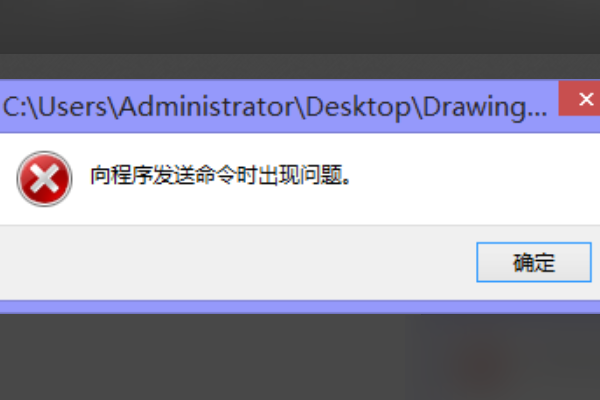

CAD錯誤報告解決的具體操作步驟如下：1、當CAD軟件出現雙擊圖紙出現錯誤的提示。2、在桌面上找到CAD圖標，點擊鼠標右鍵，在彈出的快捷菜單中選擇【屬性】。3、在彈出的屬性對話框中，把兼容式下面的【以兼容模式運行這個程序】前面的勾打上。4、然后我們在下面把【以管理員身份運行此程序】前面的勾去掉。5、在點擊屬性對話框下面的【更改所有用戶的設置】，在彈出的對【CAD屬性】話框中同樣把【以兼容模式運行這個程序】打勾，把【以管理員身份運行些程序】勾去掉，就OK了。本文由培訓無憂網唐山現代電腦培訓學校專屬課程顧問老師整理發布，更多軟件制圖相關課程請關注培訓無憂網軟件制圖培訓或添加老師微信：15033336050...

2022-01-02點擊量：1323

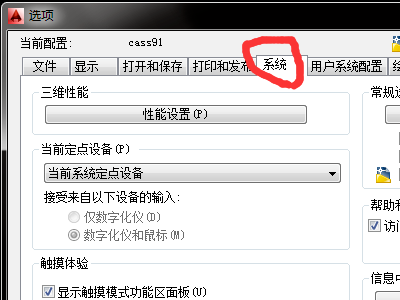

CAD打開時ARXLOAD失敗，是設置錯誤造成的，解決方法如下：1、首先進入繪圖界面后，輸入op命令或者鼠標右鍵選擇選項，會彈出設置彈框，如圖，選擇系統。2、看到一個可執行文件設置，點擊打開。3、打開后彈出頁面，只需要在從所有位置加載，不顯示警告勾選即可，這是高版本CAD對加載文件安全性的設置，修改一下就好了4、然后點擊確定，關閉CAD重新打開就不會提示了。還有一種解決辦法：在命令行輸入mbuttonpan這個命令就可以用了，但是二次打開時還有可能出現同樣的情況，建議，直接打開CAD，不要通過軟件進入，另外如果進入CAD，盡快將默認啟動配置改回CAD默認。本文由培訓無憂網唐山現代電腦培訓學校專屬課程顧問老師整理發布，更多軟件制圖相關課程請關注培訓無憂網軟件制圖培訓或添加老師微信：15033336050...

2021-12-30點擊量：201

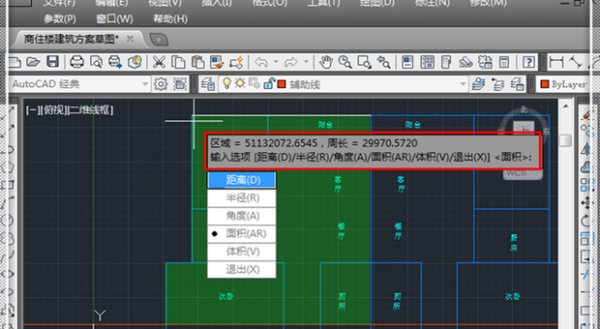

CAD是一個專業的繪圖軟件，可以繪制平面圖、三維圖；擁有繪圖輔助的工具，編輯圖形，標注尺寸，圖層管理功能等；主要應用于建筑、機械等產品構造以及電子產品結構設計的軟件。今天為大家帶來的是用CAD演示測量面積方法。對這個問題感興趣的小伙伴千萬不要錯過哦。1、首先，打開cad圖形，在菜單欄，點擊【工具】，這時候調出工具選項，用鼠標指著【查詢Q】，激活查詢命令2、彈出查詢的更多功能選項，點擊【面積】，接下來，可以看到這時候使用鼠標拾取需要查詢的圍成面積的各個關鍵點3、然后，拾取各個點，圍成一個封閉圖形，最后，按回車鍵，這時候就直接彈出面積信息，這里的面積一般是以毫米（mm）為單位的，小數點向左移動6位即為平方米。以上就是CAD測量面積的操作過程了，小伙伴們可以跟著操作起來哦。本文由培訓無憂網唐山現代電腦培訓學校專屬課程顧問老師整理發布，更多軟件制圖相關課程請關注培訓無憂網軟件制圖培訓或添加老師微信：15033336050...

2021-12-30點擊量：293

我們在使用CAD軟件的過程中會出現各種各樣的問題，有時候會遇到制作完成的CAD圖形卻打不開，顯示圖形文件無效，遇到這樣的問題該怎么進行解決呢，下面就一起來看看解決CAD圖形文件無效的方法吧。1、遇到圖形文件無效的原因通常為CAD文件在制作者或者轉手者查看圖紙過程中使用較高版本CAD。例如CAD2016、CAD2020等打開了相應文件，并在關閉過程中使用Ctrl+S或者文件+保存對文件進行了保存，此時會導致文件被保存為較高的版本格式，導致自己在拿到文件后使用較普遍版本如CAD2006打開時出現圖形文件無效情況。2、這里舉例圖形文件無效是電腦中CAD2006打開圖紙所遇到的問題，可以選擇使用電腦中更高版本相應的CAD軟件如CAD2013來對文件進行打開操作，通常高版本軟件打開低版本文件是沒有任何障礙的。3、由于不同版本的字體庫并不相同，打開圖紙過程中軟件識別圖紙時需要對相應的字體進行替換，直接連續點擊確定即可，而相應的形字體庫沒有特別需求直接取消即可順利用CAD2013打開文件。4、打開圖紙之后，點擊軟件右上角菜單位置，選擇另存為即顯示對話框，將文件格式進行更改，例如這里版本為2013版本因此導致2006圖形文件無效，將格式改為2004版本，選擇文件夾保存即可。5、轉換好后即可用CAD2006對圖紙進行打開操作。以上就是解決CAD圖形文件無效的教程方法了，如果有遇到同樣問題的小伙伴就可以用上面的方法來解決。唐山現代電腦培訓學校軟件制圖培訓...

2021-12-29點擊量：458

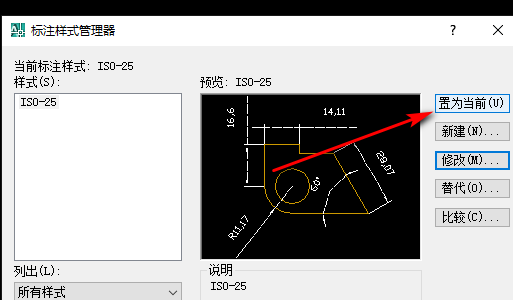

設置方法如下：1、在電腦上打開AutoCAD軟件。打開CAD后，單擊工具欄中的格式，然后選擇格式中的注釋樣式。2、轉到注釋樣式管理器，選擇當前樣式，然后單擊modify。輸入修改后的注釋樣式頁面，然后單擊修改后的文本。3、進入文本頁面，在文本位置改變距離，從大小行偏移，修改完成后，返回注釋樣式管理器，點擊“設置”即可，如下圖。本文由培訓無憂網唐山現代電腦培訓學校專屬課程顧問老師整理發布，更多軟件制圖相關課程請關注培訓無憂網軟件制圖培訓或添加老師微信：15033336050...

2021-12-29點擊量：462

CAD中多視圖功能只能查看同一張圖紙中的不同位置（實際還是同一個圖紙），要想同時查看兩個不同的圖紙，可以通過以下方法操作：1、打開電腦，然后找到電腦中兩個不同的CAD圖紙。2、然后雙擊打開該兩個圖紙，可以看到是打開兩個不同的窗口，并不是顯示在一個頁面中。3、此時點開一個圖紙，然后點擊圖紙右上角位置的“向下還原”，注意是圖紙的而不是CAD軟件的。4、然后在屏幕中就會出現兩個不同圖紙的窗口了，通過調整即可同時查看不同的圖紙內容，如下：本文由培訓無憂網唐山現代電腦培訓學校專屬課程顧問老師整理發布，更多軟件制圖相關課程請關注培訓無憂網軟件制圖培訓或添加老師微信：15033336050...

2021-12-27點擊量：580

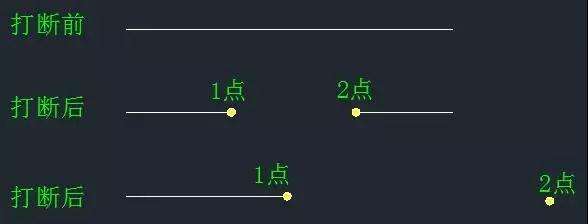

1.打斷，快捷鍵BR。就是可以把任意一條線段在鼠標選定的任意兩點間打斷，選定的兩點之間的線條就直接被刪除不見了，被分開的線段形成兩條線段。或者兩點中第一點在線上另一點在線段的端點外選擇則相對于第一點到第二點間的線條全部被刪除了，只留下了第一點到未選定的那個端點部分的線條。參考如下圖：2.修剪，快捷鍵TR。假定要修剪的線為A,以一條與A相交的線為作為基線B，也就是上課中所說的與A相交的線作為修剪界線即基線B，A與B的交點O就是A被修剪掉一段的分界點，根據命令提示選定B回車后將A的某一端選定后，則此段就是被剪掉的一段，這一段就完全刪除沒有了，剩下就是沒有被剪的那一段。參考如下圖：所以兩者主要的區別就是打斷可以從鼠標選中的任意點打斷，但是修剪必須要有一個與之相交的對象作為修剪的界線才可以以這兩線的交點處將選中部分的線刪除。本文由培訓無憂網唐山現代電腦培訓學校專屬課程顧問老師整理發布，更多軟件制圖相關課程請關注培訓無憂網軟件制圖培訓或添加老師微信：15033336050...

2021-12-27點擊量：485

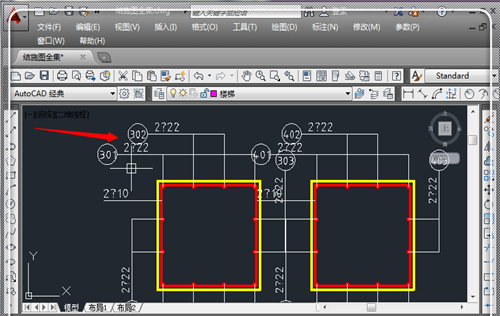

CAD圖紙上字體顯示問號怎么辦？這是很多使用CAD的朋友都會遇到的情況，如果問號很少還可以解決，但是通常大家都會碰到圖紙上都是問號，這可愁煞了很多朋友。不過現在大家不用擔心了，下面給你帶來幾種處理方式解決它，不再提示未找到字體。方法1：針對式解決法首先講這個方式，“缺什么補什么”。如果缺乏的字體較少，本方式處理快，同時也能夠省下不少儲存空間。打開CAD圖紙，這時候會提示“指定字體給樣式”，比如這里的“tssdeng.shx”。記下缺乏的樣式“tssdeng.shx”，搜索并下載該字體，并解壓。解壓完畢，復制該字體；右鍵點擊缺乏字體的CAD版本，然后點擊下方的“屬性”進入到安裝CAD的屬性界面。在下方找到并點擊“打開文件夾位置”，找到安裝文件的位置，當然也有其他打開安裝CAD位置的方式，但是都比較麻煩，這個方式直接迅速。進入到CAD的安裝文件中，點擊“fronts”，打開CAD的字體庫，安裝該字體。使用鼠標右鍵點擊，然后選擇“粘貼”，或者是直接使用“Ctrl+V”，粘貼剛才的字體。使用同樣的方式，將缺失的幾個字體安裝到本文件夾中。然后關閉CAD，重新打開，字體問號就會消除。方法2：全面式解決法首先下載字體庫，如果使用天正繪制的而顯示問號，搜索引號內內容“天正建筑字體庫下載”，如果是PKPM繪制的而顯示問號，搜索引號內內容“PKPM字體庫下載”；若是CAD中繪制的，搜索“CAD字體庫大全”，下載字體庫，然后解壓。注：這個方式簡單，這里有個小技巧，如果是使用PKPM繪制的圖，在CAD中打開后有問號，或者是使用天正建筑繪制的圖，在CAD中打開有問號，使用本方式比較好，因為PKPM及天正建筑字體庫很小，安裝之后，解決后顧之憂，免得打開其他圖紙又出現問號。打開剛才下載并解壓的CAD、或者是PKPM或者是天正建筑字體庫，然后使用“Ctrl+A”，全部選中里面的文字，然后使用“Ctrl+C”，復制字體。返回到電腦桌面，右鍵點擊CAD快捷方式圖標，然后選擇“屬性”。進入屬性欄目，點擊左下方的“打開文件夾位置”，打開安裝CAD的文件夾。進入安裝CAD的安裝文件夾，點擊“fonts”文件夾，打開安裝字體的字體庫。進入字體庫，使用“Ctrl+V”，或者是使用，點擊鼠標右鍵，選擇“粘貼”，粘貼字體。由于是打包下載的體字庫，與現有的字體庫有些重，也是難免的，提示是不是替換，點擊“復制和替換”，將下面的“為以后xx個沖突進行此操作”前勾勾上。然后返回到CAD中，點擊“視圖”，點擊“重生成”，即可解決問號。如果沒有解決，關閉CAD，重新打開。如果你的問題很頑固，仍然沒有解決，閱覽方式三。方法3：文字樣式永久指定法由于一些字體是稀有專屬的，剛才進行了以上的操作皆無效，那就只有使出這個辦法了。這里是顯示問號的字體。比如這里是鋼筋等級出現問號。首先進行字體樣式指定，點擊“格式”，然后點擊“文字樣式”，進入到文字樣式對話框中。進入文字樣式中，點擊右上方的“新建”，新建一個文字樣式。在新建文字樣式中，輸入樣式名，如這里的“鋼筋等級符號”，點擊“確定”，由于鋼筋等級符號為特殊的，故這里以此為例，其他的缺乏文字樣式，較為簡單。選中剛才新建的“鋼筋等級符號”，然后“字體”選擇“tssdeng.shx”，大字體選擇“hztxt.shx”。點擊“應用”。返回到工程圖紙比那幾窗口，右鍵點擊顯示問號的字體，然后點擊“屬性”，或者直接使用“ctrl+1”，調出特性欄目。記下這里的三個關鍵信息:上方的“文字”（你的名字估計不一樣，以你的為準），下方的“圖層”“1526”（你的估計不一樣，以你的名字為準），點擊一下ESC取消文字選中。在命令欄，輸入“q”，選擇“qslect”，或者是直接點擊“工具”，點擊“快速選擇”進入到快速選擇欄目中，這里選擇剛才記下的三個重要信息：對象類型選擇“文字”，特性選擇“圖層”，值選擇“1526”，然后點擊“確定”。這時候所有的該圖層的顯示問號的文字都被選中。如果這時候的特性對話框不見了，點擊“工具”，“特性”調出來。在特性對話框中，在樣式后面點擊，選擇剛才新建的“鋼筋等級符號”。在旁邊點擊一下。可以看見，所有的問號都消失了，關掉特性對話框。本方式的好處在于，通過一次指定，以后都不需要再次指定，算是非常方便的一個方式。本文由培訓無憂網唐山現代電腦培訓學校專屬課程顧問老師整理發布，更多軟件制圖相關課程請關注培訓無憂網軟件制圖培訓或添加老師微信：15033336050...

2021-12-23點擊量：194

今天和大家一起分享關于CAD制圖中多線建模的一些知識。許多熟悉AutoCAD的朋友對多義線（polyline）應該不陌生，我們知道在2D制圖的時候，可能大多數人對多義線不是特別關心，我們更關心的可能是形和尺寸；那么，什么時候我們會對多義線感興趣呢？只有在用打印機出圖時，想區分線形時才想到用多義線，利用它有寬度屬性；另外就是種特殊的線形和符號的編輯，我們可以通過編輯多義線的各節點時的寬度來實現；好象沒有多義線也無所謂。那么，到了3D里我想我們應該重新認識一下多義線了。為什么會這么說呢？因為多義線可以定義厚度（高）和啟始點和終點的寬度，這個在2D功能中不太受重視的屬性，在3D中卻非常重要，我們可以很容易地利用多義線直接來建模。如果一條多義線的高和寬都有了，那么它的立體形狀也就有了；另外，多義線本身可能會是幾條線段和弧段造型的組合，這樣，我們對多條線段和弧段的操作就可以一次完成，可以減少我們對線段的操作次數，提高我們建模的速度；此外對多義線的各節點時的寬度不同的編輯可以讓我們更加方便地建造許多復雜的模型，由此可見多義線建模應該是非常有好處的。下面先讓我們做個練習，在AutoCAD的sw軸測視圖上，隨意畫一條多義線如左圖，選擇該多義線，定義它的厚度屬性,即從object_properties工具條中選擇properties選項，在彈出的modifypolyline對話框中選擇thickness屬性項，并給予它一個具體的厚度值，然后點擊OK退出，我們可以一次將該線條拉伸成立體見右圖，可以想象一下如果圖中的線不是多義線，我們想讓這個立體圖形擁有體積的視覺即有寬度該怎么辦呢？可見確實沒辦法，只有多義線才是能賦予線形以寬度的線，將鼠標對準任一工具條點擊右鍵打開modifyii工具條，此時同我們有關的是第三項editpolyline的選項按鈕，可以用它定義編輯多義線的各項屬性，包括寬度。點擊editpolyline選項按鈕，在命令行中輸入w（width）回車，然后輸入多義線的寬度值回車，我們就看到左圖的效果，當然我們也可以對相應的端點進行編輯輸入不同的寬度，就能得到象下右那樣的型。怎么樣，是不是用多義線建模很靈活，隨著我們建模量的不斷增大，對多義線的依賴也就會越強，所還是那個建議：如果你想從你設計的平面圖中直接建造3D模型的話，最好選擇用多義線來繪制你的平面圖。本文由培訓無憂網唐山現代電腦培訓學校專屬課程顧問老師整理發布，更多軟件制圖相關課程請關注培訓無憂網軟件制圖培訓或添加老師微信：15033336050...
