2021-12-23點擊量：159

我們都知道加粗是CAD當中經常要進行的工作，AutoCAD中對圖形線條進行加粗有如下方法：可以在圖層中進行線寬的設置，也可在狀態框中或format菜單下專門設定。要稍微注意設置后要按下工作界面右下側的lwt按鈕，才能看到畫出的線條粗細效果。注意，用這種方法設置線的粗細不方便把握，效果也不是很理想，轉換到word中輸出，或直接在AutoCAD中輸出，要想看到線條的粗細效果要做較多的工作。在command命令行直接輸入pedit后回車，或用菜單命令modify\polyline都可完成同樣的工作，輸入命令后，選擇其中的width項即可對線條進行加粗，但對不同類型的線條，前期準備工作不一樣。1）對用draw\polyline命令直接畫出的復合線（可畫出直線和弧線），可以直接用pedit命令進行加粗。2）對用draw\line命令畫出的直線，edit命令后，會出現提示，告訴你選擇的線條不是復合線，是否想把它轉變為復合線呢?輸入“y”后回車，則線條轉變為復合線，后面的工作就與第一步一樣了。其實畫粗直線專門有一個命令——trace。該命令在繪制前會提示你輸入線的寬度，后面繪直線的方法與line命令一樣。討厭的是要等畫第二段線時（或回車后）才能看到第一段線的效果，讓人感到別扭。這個命令用得很少，菜單中找不到這個命令。3）對用draw\circle命令畫出的圓，不能直接加粗，但只要用trim（修剪）或break（斷開）命令將圓修剪或斷開，使之不是一個完整的圓，就可以很方便地用pedit命令加粗了。更妙的是，加粗后不要馬上回車退出命令，你可以發現pedit命令下還有一個close選項，選擇該項（輸入c后回車）可以將斷開的圓又封閉為一個整圓，只是該圓的線條已經是加粗了的。4）對橢圓（ellipse）的加粗，AutoCAD中可以畫出兩種橢圓——真橢圓和復合線橢圓，真橢圓不能用pedit命令加粗，但復合線橢圓可以用pedit命令加粗。畫出哪種類型的橢圓是由系統變量pellipse的值決定的，像使用普通命令一樣，在command命令行輸入系統變量名pellipse后回車，系統會顯示當前的值，如果是0，則只能畫出真橢圓，但如果改為1，則以后畫出的橢圓就是復合線橢圓了，畫出橢圓后再使用pedit命令，就可以對橢圓線條加粗。5）任意曲線的加粗，用draw\spline命令畫出的任意曲線是不能用pedit命令進行加粗的。要想加粗任意曲線，可以利用復合線擬合的方法得到曲線，這樣的曲線是復合線曲線，當然可以用pedit命令加粗。擬合過程大致是：先按曲線的變化趨勢用draw\polyline命令畫出一條多段的折線，后面用pedit命令時，其中的fit和spline兩個選項都可以對這樣的多段折線進行擬合，使折線變為曲線，而且曲線將順應折線的變化趨勢如圖。6）矩形和多邊形的加粗，用draw\rectangle畫出的矩形，或者用draw\polygon畫出的多邊形，自然就是復合線，可以直接用pedit命令加粗。學會了以上幾種圖形線條的加粗方法，則任何復雜的圖形線條要加粗，都是可以做到的。需要注意的是，用pedit命令一次只能加粗一條線，如果圖形上有許多條線要加粗，用這種方法會很麻煩。雖然可以利用pedit命令下的join選項將首尾相接（相交和相離都不行）的線條連接起來再加粗，減少了一些操作，但可能還有大量的加粗工作要做。可能一些用戶在電腦上看不到express菜單，這是因為在安裝AutoCAD時沒有采用“完全安裝”方法造成的，遇到這種情況，要么是加裝express，要么卸載現有AutoCAD后再重新采用“完全安裝”方式進行安裝。如果安裝了express，但屏幕上看不到有“express”菜單，試試如下幾個命令：menuload、expresstools、expressmenu。本文由培訓無憂網唐山現代電腦培訓學校專屬課程顧問老師整理發布，更多軟件制圖相關課程請關注培訓無憂網軟件制圖培訓或添加老師微信：15033336050...

2021-12-22點擊量：356

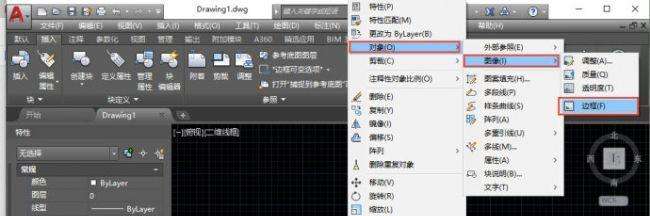

當我們插入光柵圖像后，會顯示一條白色的邊界，這個邊界還會打印出來，很多情況下我不希望出現這條邊框線，這幾天看到好幾個人問這個問題，其實之前我發過關于圖像裁剪和透明的文章中都提到過這個問題，怕大家找不到，我不妨單獨再講一下。設置圖像邊框顯示的命令：IMAGEFRAME：在CAD的修改菜單中，就有修改圖像邊界顯示的命令，如圖所示。在RIBBON面板中我還真沒看到這個命令，這個命令雖然有點長，其實還挺好記，就是圖像邊框的英語（ImageFrame）。IMAGEFRAME命令有三個選項，默認選項是1，這種狀態下不僅顯示有邊框，而且打印的時候也有邊框。如果我們設置成2的時候，顯示有邊框，但打印出來是沒有邊框的，如果設置成0，則顯示和打印都不會出現邊框。也就是如果你不想打印邊框，可以將IMAGEFRAME的值設置成0和2都可以。控制各類邊框顯示的命令：FRAME：在CAD中針對圖像邊框、外部參照和圖塊裁剪的邊界、DWF\PDF\DGN等各類底圖的邊框都有單獨的命令，命令太多，記起來太麻煩，于是在CAD高版本中設置了一個總命令:FRAME，這個命令可以控制所有這些對象的邊界。這個命令在RIBBON面板中是可以找到的。不同的是FRAME命令有4個選項，0，1，2，3。當然FRMAE設置為3時，各種圖形的邊界可以有不同的設置，例如圖像邊界設置成0，圖塊裁剪邊界設置為1。但如果FRAME設置成0，1，2，這這些邊界命令，IMAGEFRAME、DWFFRAME、PDFFRAME、DGNFRAME和XCLIPFRAME的設置將跟隨變化，也就是他們都將使用相同的設置。本文由培訓無憂網唐山現代電腦培訓學校專屬課程顧問老師整理發布，更多軟件制圖相關課程請關注培訓無憂網軟件制圖培訓或添加老師微信：15033336050...

2021-12-22點擊量：186

隨著計算機技術的不斷發展，CAD技術的應用范圍還在不斷擴大，已被應用在輔助設計與繪圖、產品設計檢驗、工程分析與結構優化、模具設計與制作以及逆向轉換設計等多個方面。CAD技術在提高產品質量的同時，也大幅提高了企業的設計和生產效率，成為機械制造企業提升市場競爭力的重要手段。因此，進行CAD技術在機械設計與加工中的應用研究，對提升我國機械制造水平，促進機械制造企業快速發展具有十分重要的意義。在CAD里面打印圖紙真的是需要設置很多東西，那么大家知道CAD打印圖紙怎樣設置彩色嗎?下面是整理的CAD打印圖紙怎樣設置彩色的方法，希望能幫到大家!CAD打印圖紙設置彩色的方法一把圖1中的無改為圖2所示CAD打印圖紙設置彩色的方法二首先你要確定你的打印機能進行彩打。然后在打印時，選擇打印樣式，將顏色選擇為使用對象顏色。這樣就可以進行彩打。你要在圖紙上所有出現過的顏色的特性里都是選擇同一種顏色才行。一般都是前面幾種顏色和最后的白色。要每一個顏色都設置一次才可以。不然你就只是設置了其中一種顏色的打印顏色。本文由培訓無憂網唐山現代電腦培訓學校專屬課程顧問老師整理發布，更多軟件制圖相關課程請關注培訓無憂網軟件制圖培訓或添加老師微信：15033336050...

2021-12-21點擊量：111

1、常見問題要弄懂1)同樣畫一張圖，有的人畫的大小適中，有的人畫的圖形就很小，甚至看不見，這是為什么?這是因為繪圖區域界限的設定操作沒有做，或雖用LIMITS命令進行了設定，但忘記了用ZOOM命令中的ALL選項對繪圖區重新進行規整。繪圖區域的設定是根據實際的繪圖需要來進行的。2)有人用線型名稱為“HIDDEN”的線型畫線段，但發現畫出的線段看上去像是實線，這是什么原因引起的?這是“線型比例”不合適引起的，也就是說“線型比例”太大，也可能是太小。解決問題的辦法是將線型管理器對話框打開，修改其“全局比例因子”至合適的數值即可。3)在進行尺寸標注以后，有時發現不能看到所標注的尺寸文本，這是什么原因引起的?這是因為尺寸標注的整體比例因子設置得太小，將尺寸標注方式對話框打開，修改其數值變大即可。作為初學者徹底弄懂這些問題，很有必要，對提高繪圖質量和效率很有幫助。2、有比較，才有鑒別容易混淆的命令，要注意使自己弄清它們之間的區別。如ZOOM和SCALE，PAN和MOVE，DIVIDE和MEASURE等等。3、層次要分明圖層就像是透明的覆蓋圖，運用它可以很好地組織不同類型的圖形信息。學習過程中，有的人圖省事，直接從對象特性工具欄的下拉列表框中選取顏色，線型和線寬等實體信息，這很不好，使得處理圖形中的信息不那么容易，要特別注意糾正自己的這一不好習慣。嚴格做到層次分明，規范作圖。我的體會是：養成良好的習慣，受益匪淺。4、粗細要清楚使用線寬，可以用粗線和細線清楚地展現出部件的截面，標高的深度，尺寸線以及不同的對象厚度。作為初學者，一定要通過圖層指定線寬，顯示線寬。提高自己的圖紙質量和表達水平。5、內外有別利用AutoCAD的“塊”以及屬性功能，可以大大提高繪圖效率。“塊”有內部圖塊與外部圖塊之分。內部圖塊：是在一個文件內定義的圖塊，可以在該文件內部自由作用，內部圖塊一旦被定義，它就和文件同時被存儲和打開。外部圖塊：將“塊”的主文件的形式寫入磁盤，其他圖形文件也可以使用它，要注意這是外部圖塊和內部圖塊的一個重要區別。6、寫文字要規范文字是工程圖中不可缺少的一部分，比如：尺寸標注文字、圖紙說明，注釋、標題等，文字和圖形一起表達完整的設計思想。盡管AutoCAD提供了很強的文字處理功能，但符合工程制圖規范的文字，并沒有直接提供。因此要學會設置“長仿宋體”這一規范文字。具體操作的簡要步驟是，打開“文字樣式”對話框，新建一個樣式，可取名為“長仿宋體”，對話框中字體名改為選用“仿宋體GB-2312”，寬度比例也要改為0.67。尺寸標注的文字可改為“italic.shx”代替“仿宋體GB-2312”。另一種作用規范文字更簡單的方法是，直接使用AutoCAD樣板文件提供的“工程字”樣式;注意，使用前要用“使用模板”方式啟動AutoCAD，選擇國標標題(如：GBA3)進入繪圖狀態。再將“工程字”樣式置為當前工作樣式。這種方法，大多數書籍上沒有提及，我們要注意多做一些這一方面的例題。本文由培訓無憂網唐山現代電腦培訓學校專屬課程顧問老師整理發布，更多軟件制圖相關課程請關注培訓無憂網軟件制圖培訓或添加老師微信：15033336050...

2021-12-21點擊量：194

在零件設計制造、機器安裝、機器的使用和維修及技術革新、技術交流等工作中，常常要讀零件圖。讀零件圖的目的是為了弄清零件圖所表達零件的結構形狀、尺寸和技術要求，以便指導生產和解決有關的技術問題，這就要求工程技術人員必須具有熟練閱讀零件圖的能力。一、讀零件圖的基本要求1.了解零件的名稱、用途和材料。2.分析零件各組成部分的幾何形狀、結構特點及作用。3.分析零件各部分的定形尺寸和各部分之間的定位尺寸。4.熟悉零件的各項技術要求。5.初步確定出零件的制造方法。(在制圖課中可不作此要求)。二、讀零件圖的方法和步驟1、概括了解從標題欄內了解零件的名稱、材料、比例等，并瀏覽視圖。可初步得知零件的用途和形體概貌。2、詳細分析(1)分析表達方案分析零件圖的視圖布局，找出主視圖、其它基本視圖和輔助視圖所在的位置。根據剖視、斷面的剖切方法、位置，分析剖視、斷面的表達目的和作用。(2)分析形體、想出零件的結構形狀這一步是看零件圖的重要環節。先從主視圖出發，聯系其他視圖、利用投影關系進行分析。一般先采用形體分析法逐個弄清零件各部分的結構形狀。對某些難于看懂的結構，可運用線面分析法進行投影分析，徹底弄清它們的結構形狀和相互位置關系，最后想象出整個零件的結構形狀。在進行這一步分析時，往往還須結合零件結構的功能來進行，使分析更加容易。(3)分析尺寸先找出零件長、寬、高三個方向的尺寸基準，然后從基準出發，搞清楚哪些是主要尺寸。再用形體分析法找出各部分的定形尺寸和定位尺寸。在分析中要注意檢查是否有多余的尺寸和遺漏的尺寸，并檢查尺寸是否符合設計和工藝要求。(4)分析技術要求分析零件的尺寸公差、形位公差、表面粗糙度和其他技術要求，弄清楚零件的哪些尺寸要求高，哪些尺寸要求低，哪些表面要求高，哪些表面要求低，哪些表面不加工，以便進一步考慮相應的加工方法。3、歸納總結綜合前面的分析，把圖形、尺寸和技術要求等全面系統地聯系起來思索，并參閱相關資料，得出零件的整體結構、尺寸大小、技術要求及零件的作用等完整的概念。必須指出，在看零件圖的過程中，上述步驟不能把它們機械地分開，往往是參差進行的。另外，對于較復雜的零件圖，往往要參考有關技術資料，如裝配圖，相關零件的零件圖及說明書等，才能完全看懂。對于有些表達不夠理想的零件圖，需要反復仔細地分析，才能看懂。本文由培訓無憂網唐山現代電腦培訓學校專屬課程顧問老師整理發布，更多軟件制圖相關課程請關注培訓無憂網軟件制圖培訓或添加老師微信：15033336050...

2021-12-20點擊量：306

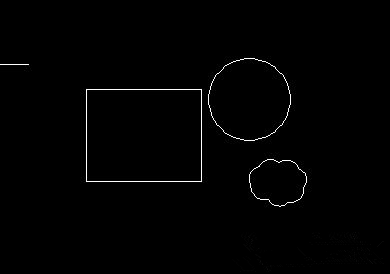

CAD制圖是機械模具設計中極其重要的一門機械類專業基礎課程，也是學模具設計的必修課之一，CAD制圖為我國的制造業培養了大批繪圖技能的高素質、高水平工科技術人員。隨著計算機技術的迅猛發展，很多院校將CAD（計算機輔助設計）技術引進機械制圖教學課程，學機械CAD是順應時代發展以及社會多樣化需求的必然趨勢，本文主要介紹在CAD中如何裁剪圖塊，以下面的圖例為對象簡述一下操作過程。我們輸入裁剪命令符“XCLIP”，然后選擇要裁剪的圖塊，然后選擇新邊界，新邊界的意思就是拉一個裁剪框的意思。然后根據需要選擇多線段框還是矩形框。這里為了方便我們選擇矩形框。拉出一個矩形。選擇確定即可。本文由培訓無憂網唐山現代電腦培訓學校專屬課程顧問老師整理發布，更多軟件制圖相關課程請關注培訓無憂網軟件制圖培訓或添加老師微信：15033336050...

2021-12-20點擊量：518

CAD技術已經給機械設計帶來了一次技術革命，推動機械制造業進入了一個新的發展階段。隨著計算機技術的不斷發展，CAD技術還將不斷革新和更加完善，向著系統集成化和智能化方向發展，機械產品的規模化生產提供更強有力支持，推動機械制造領域繼續發展創新。目前，我國機械設計和加工領域的CAD技術應用水平已經取得了很大進步，但和國際先進水平相比仍有很大差距，這就需要我們加大CAD技術的應用研究力度，進一步促進我國機械制造業的發展和壯大。但是我們的視同CAD過程也會出現一些問題，例如在CAD中怎么將兩個對象對齊。其實讓兩個圖形對齊的方法不止一種，比如我們可以利用旋轉的參照參數，也可以用對齊命令。對齊命令更方便，只是這個命令在菜單里隱藏的比較深，在修改菜單的三維操作下。在RIBBON界面的工具面板中，也隱藏在修改命令的下拉面板中。從菜單和界面位置來看，大家會認為這個是三維的命令，而且不常用，大多數人用AUTOCAD這樣的軟件就是畫二維圖，所以很多用了多年CAD的人也沒太注意這個命令。其實這個命令不僅可以在三維建模時使用，在二維繪圖時也可以使用，而且不僅可以用他來對齊圖形的方向，還可以縮放圖形讓圖形尺寸匹配。下面就通過一些簡單的實例介紹一下對齊功能的用法。對齊并縮放對齊的命令是ALIGN，簡寫是AL，你愿意輸入AL或是到菜單工具欄去調用就看個人喜好了。1、用多邊形（POL）命令分別繪制一個正六邊形和一個正五邊形作為練習圖。2、輸入AL，回車，軟件提示選擇對象，選擇要移動的對象，如五邊形后回車，命令行會提示指定第一個源點，將光標及移動到五邊形要對齊邊的一個端點處，出現端點捕捉標記的時候單擊。3、軟件提示指定第一個目標點，將光標移動到六邊形的某個角點，出現端點捕捉標記時單擊。4、根據命令行提示繼續指定第二個源點和目標點。軟件此時會提示指定第三源點或，也就是我們可以繼續指定第三個源點和目標點，也可以直接回車進行下一步操作。5、回車，命令行會提示是否縮放圖形，輸入Y，回車，五邊形將移動、旋轉、縮放到與六邊形對齊。在指定源點和目標點時順序也很重要，假如我們將兩個目標點選擇的順序倒過來，五邊形也會跟六邊形對齊，只是會跑到六邊形里面。上面我們定義了兩個源點和目標點后就結束了，繼續定義第三個源點和目標點有什么用呢？對齊并指定方向第三個源點和目標點的作用就是確定方向，下面我們通過另外一個練習來看一下。我們讓下圖中的矩形對齊一條斜邊。執行AL命令并選擇好前兩個源點和目標點后，我們選擇不同的第三點，矩形將被定為到不同的位置。對齊三維圖形對齊既然作為三維操作里的一個命令，當然可以對三維模型進行操作了，操作步驟基本相同，只是需要將視圖調整到合適的角度，讓源點和目標點都可見。三維對齊（3DALIGN）在菜單中我們還可以看到一個三維對齊的命令，這個就主要是用來對齊三維模型了，其實原理基本跟對齊命令相同，只是它是通過面來對齊，也就是先在一個對象上選三個點確定一個面，然后再到目標對象上選擇對應的面。大家試一下就知道了。橫向或縱向對齊有時我們需要將圖中多行文字或多個圖例橫縱向對齊，對齊AL命令沒有辦法滿足這種需要。在人試過將這些圖形都選中后到特性面板里去把X或Y軸坐標改成一樣的，這個方法有時可行，有時不一定可以。浩辰CAD了倒是專門提供了一個對齊工具ALIGNTOOL，可以很方便地完成類似需求，大家可以找找AUTOCAD上有沒有類似的插件。小結CAD很多命令隱藏得比較深，但并不表示它用得少，如果你經常有類似的定位需求的話，使用對齊命令顯然比用其他命令組合來完成類似任務要方便得多。但如果只是想旋轉圖形的方向，不需要圖形移動位置的話，建議選擇旋轉的參照選項。本文由培訓無憂網唐山現代電腦培訓學校專屬課程顧問老師整理發布，更多軟件制圖相關課程請關注培訓無憂網軟件制圖培訓或添加老師微信：15033336050...

2021-12-20點擊量：268

隨著計算機技術的不斷發展，CAD技術的應用范圍還在不斷擴大，CAD技術在提高產品質量的同時，也大幅提高了企業的設計和生產效率，成為機械制造企業提升市場競爭力的重要手段。因此，進行CAD技術在機械設計與加工中的應用研究，對提升我國機械制造水平，促進機械制造企業快速發展具有十分重要的意義。但是不少人在使用CAD時，接收別人的圖紙后想要把布局中的圖紙復制到模型，但怎么操作也復制粘貼不到，要該怎么辦才能復制得到呢？下面有幾個可行的方法供大家參考：方法一：打開CAD——打開需要復制的圖紙，圖紙在布局1顯示——輸入“MS”命令，或者選擇需要復制圖紙的窗口后雙擊圖紙圖像——選擇需要復制圖紙的范圍，出現夾點，即可進行后面復制的操作。方法二：打開CAD——打開需要復制的圖紙——輸入“PU”命令——空格——出現“清理”對話框，點擊“全部清理”——在命令行輸入“AUDIT”核查命令后，出現下圖提示——輸入“Y”是命令——在清理后圖形關閉了，打開空白圖紙——在菜單欄“文件”中選擇“繪圖實用程序”中的“修復”。——彈出對話框，選擇需要復制的圖紙——點擊打開，進行修復，完成后出現提示“已修復圖形文件”的對話框，按“關閉”，即可在復制需要的圖紙——如果上述操作還不可復制粘貼，接著進行，新建一個文件——插入塊，即插入需要復制的圖紙，炸開圖紙——等若干分鐘后再一次進行清理、檢查，即可。本文由培訓無憂網唐山現代電腦培訓學校專屬課程顧問老師整理發布，更多軟件制圖相關課程請關注培訓無憂網軟件制圖培訓或添加老師微信：15033336050...

2021-12-18點擊量：387

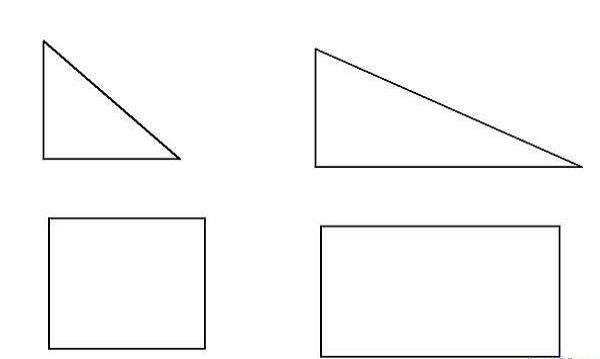

使用CAD繪圖就是為了提高繪圖速度和效率，然而CAD的繪圖命令多達數百條，要將這些指令全部掌握，不但煩瑣，而且沒有必要。但是把這些指令活學活用，會給我們的繪圖工作帶來意想不到的效果。在使用CAD繪制圖紙，在修改圖紙的時候根據實際需求需要將圖形沿某一個方向壓縮，而與該方向垂直的方向上不做變化（如圖）。那么這個操作是否能夠實現呢？如果可以實現那么具體操作步驟又是如何的呢？這個操作是可以實現的。可以參考以下步驟：首先，需要將待壓縮文件做成塊；接著依次選擇：插入——塊——選擇剛剛新建的塊——設置X及Y的比例（例如X為0.5，Y為1）——確定——在繪圖區合適的地方插入塊，完成操作后就會得到一個Y方向上保存不變，而X方向縮小一倍的新塊。因此，只需要根據需要修改比例參數即可實現單方向的壓縮或拉伸。本文由培訓無憂網唐山現代電腦培訓學校專屬課程顧問老師整理發布，更多軟件制圖相關課程請關注培訓無憂網軟件制圖培訓或添加老師微信：15033336050...

2021-12-18點擊量：808

AutoCAD從上個世紀80年代進入我國以來，經歷了從發展緩慢到發展迅速的變化。一開始因為軟件自身功能的不完善以及價格的限制，人們還是依賴于手工繪圖。直到上個世紀90年代末，因為計算機的逐漸普及和CAD自身功能的逐漸完善，使得CAD制圖在中國迅速得到發展，這極大地推動了機械設計、建筑設計等設計行業的發展。近年來，AutoCAD以其強大的繪圖、編輯功能，使得其在設計領域取得了廣泛的應用，并逐漸代替傳統的手工制圖成為主流的繪圖方式。AutoCAD軟件操作過程中，當需要刪除某個圖元的時候，我們會采用E-空格，但是鍵盤上的Delete鍵，也是同樣可以使用，只是有時候出現delete鍵用不了情況。這是什么原因呢？有可能是因為CAD系統設置問題。因為設置先命令后選擇還是先選擇后命令操作是不一樣的。一般都是先選擇后命令，也就是先選擇對象再執行命令；而先命令后選擇則需要先執行命令再選擇對象。需要將設置修改為先選擇后命令，具體步驟：工具-選項-選擇-勾選“先選擇后執行”，或者直接輸入快速OP-空格，打開選項對話框。如下圖我們在使用過程中，大多數時候是不會使用鍵盤上的Delete鍵的，因為CAD軟件已經為我們提供了一個刪除圖元的快捷命令，那就是E，選擇好需要刪除的圖元，輸入快捷鍵E-空格，即可很方便地刪除。只是有時候我們偶爾也會用到鍵盤上的刪除鍵，如果出現今天我們講到的這個問題，則可以考慮以上的解決辦法。大多數時候我們也是采用先命令后選擇的方式，也就是先輸入命令再選擇操作的對。本文由培訓無憂網唐山現代電腦培訓學校專屬課程顧問老師整理發布，更多軟件制圖相關課程請關注培訓無憂網軟件制圖培訓或添加老師微信：15033336050...

2021-11-30點擊量：423

AutoCAD（AutodeskComputerAidedDesign）是Autodesk（歐特克）公司首次于1982年開發的自動計算機輔助設計軟件，用于二維繪圖、詳細繪制、設計文檔和基本三維設計，現已經成為國際上廣為流行的繪圖工具。AutoCAD具有良好的用戶界面，通過交互菜單或命令行方式便可以進行各種操作。它的多文檔設計環境，讓非計算機專業人員也能很快地學會使用。在不斷實踐的過程中更好地掌握它的各種應用和開發技巧，從而不斷提高工作效率。AutoCAD具有廣泛的適應性，它可以在各種操作系統支持的微型計算機和工作站上運行。本文由培訓無憂網唐山現代電腦培訓學校專屬課程顧問老師整理發布，更多相關課程請關注培訓無憂網軟件制圖培訓或添加老師微信：15033336050...

2021-11-30點擊量：501

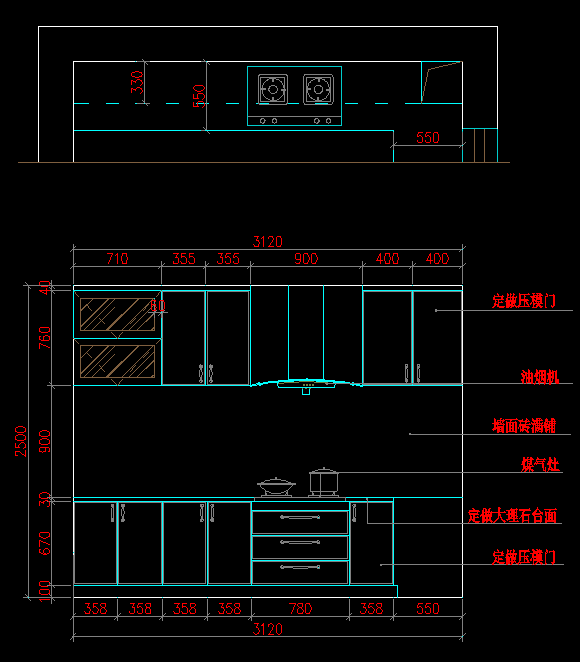

如果是要用CAD填充長寬不一樣（200x300）的瓷磚，不妨可以考慮分兩次填充(H)，那可以先填充間距200的，然后第二次填充，在角度那選取90度，在間距填充300即可。要填充的廚房墻面立面如下：第一次，填充命令（H），用戶定義，間距200第二次，填充命令（H），用戶定義，角度90，間距,300。填好如下：本文由培訓無憂網唐山現代電腦培訓學校專屬課程顧問老師整理發布，更多相關課程請關注培訓無憂網軟件制圖培訓或添加老師微信：15033336050...

2021-11-30點擊量：520

1、繪制好可見性圖塊的圖形，如果圖形比較復雜，重疊到一起不方便選擇，可以先將圖形分開排列。2，框選要做圖塊的圖形，輸入B，回車，給圖塊起名，將基點設置在最下方圖形的底部。3，單擊確定按鈕，關閉塊定義對話框。雙擊剛創建的圖塊，打開塊編輯對話框，直接確定進入塊編輯器，我們可以在選項板和命令面板中找到可見性參數。4，單擊選項卡或面板中的可見性參數后，將光標移動圖形中合適的位置單擊，確定可見性參數的位置，命令行提示設置夾點數量，直接回車使用1個夾點。5，選中剛創建的可見性參數，在命令面板中單擊“可見性狀態”按鈕，將默認的可見性狀態改成一個參照物，然后再添加兩個可見性狀態：其他參照物。6，關閉可見性狀態對話框，在可見性面板的下拉列表中選擇之前的一個參照物，進入可見性狀態，框選其他參照物的圖形，單擊“使不可見”按鈕，設置在第一個參照物狀態下另外兩部分圖形不可見。7，如果設置這些圖形不可見后，在這種狀態下，這些圖形會消失。我們可以通過設置可見性狀態，讓不可見的圖形褪色顯示。8，在可見性列表中分別選擇其他參照物，在這兩種狀態分別設置其他圖形不可見，如下圖所示。9，設置好后，在列表中分別選擇不同可見性狀態，檢查一下設置，如果沒有問題。我們可以將上面其他參照物的圖形都移動到下方合適的位置。10，單擊關閉塊編輯按鈕或輸入BCLOSE命令，彈出提示對話框時，選擇將更改保存到圖塊，就完成了一個包含可見性參數動態塊的創建，我們可以單擊可見性狀態的夾點，選擇不同的狀態檢查圖塊設置的效果。小結：前面通過一個簡單的例子介紹了可見性參數的設置方法，可見性設置非常簡單，只是在繪制圖形前要繪制好，如果圖形簡單，只是部分需要設置可見性，而且比較容易選擇的話，可以將繪制好的圖形擺放到一起，如果圖形復雜，則可以像上面的例子一樣，先分開，設置完可見性在移動到一起。軟件制圖培訓...

2021-11-30點擊量：346

1，正常啟動autocad2013軟件，系統自動創建一個空白文件，執行“矩形”命令（rec）、直線命令（L）和圓弧命令（arc）,繪制出900mm寬的平面門對象。2，執行“創建塊”命令（B），將門對象創建為圖塊，創建圖塊的名稱為“門”。3，選擇“工具|塊編輯器”菜單，打開“編輯塊定義”對話框，選擇上一步所定義的門塊對象，并單擊確定按鈕，將打開塊編輯器窗口，同時在視圖中打開門圖塊對象。4，在“塊編寫選項板”中的“參數”選項中選擇“線性”和“旋轉”項，根據命令行提示，創建一個線性參數和旋轉參數，如圖所示。5，在“塊編寫選項板”的“動作”選項中選擇“縮放”項，然后根據命令行提示，選擇創建的線型，系統提示“選擇對象：”時，選擇所有門對象，按空格鍵確定，從而形成了一個縮放圖標，表示創建好了動態縮放。6，用同樣的方法，再給門對象創建一個動態旋轉。如圖所示。7，在“塊編輯器”窗口左上方單擊“保存塊定義”按鈕，然后退出塊編輯器，這時選中創建的動態門圖塊將顯示出幾個特征點對象。8，拖動圖中左側的三角形特征點，就可以隨意對門對象進行縮放：關閉“正交”模式，選擇圖中的圓形特征點，就可以隨意將門對象旋轉一定的角度。至此，動態門創建完成，點擊保存。軟件制圖培訓...

2021-11-09點擊量：1040

一、圖形分析：本例是運用【直線】、【鏡像】和【圓角】的綜合案例。圖形上的元素有很多，局部對稱部分可以采用鏡像命令，本例要求熟練掌握【圓】、【圓弧】、【圓角】命令。二、作圖步驟：1、啟用模板，設置繪圖環境。單擊【標準】工具欄圖標，或采用任何一種方法進入進入【新建】命令，在【選擇樣板】對話框中根據路徑選中定制的“A3圖紙”模板文件，單擊“打開”調用。將當前層置為“粗實線”層，檢查作圖輔助工具【極軸】、【對象捕捉】、【對象捕捉追蹤】、【動態輸入】和【線寬】是否處在開啟狀態。2、繪制定位線。當前層置為“點畫線”層，采用【直線】和【偏移】命令繪制如圖所示的定位線。3、當前層置為“粗實線”層，采用【圓】、【直線】和【鏡像】命令繪制如圖所示已知的直線線段和兩個圓。4、采用【圓角】命令繪制如圖所示的兩個連接圓弧R24和R36。直線1、2、3、4為兩個圓弧的相切邊界。5、采用【圓弧】命令繪制如圖所示鉤頭處圓弧R14。6、采用【偏移】、【圓角】命令繪制如圖所示鉤頭處圓弧R24。7、采用【圓角】命令繪制鉤頭處圓弧R2。8、利用【倒角】命令繪制倒角2×45°。9、將作圖輔助線刪除，修剪圖形，得到如圖所示圖形，圖形繪制完成。10、標注尺寸。軟件制圖培訓師微信：15033336050...
